Mikä on rinnakkainen kaksoisruuvipiippu ja kuinka se toimii?

Kysy kolmelta toimittajalta, mikä rinnakkainen kaksoisruuvipiippu on, ja saat kolme epämääräistä vastausta "kaksi ruuvia yhden sijasta". Se aliarvioi sen. Kaksoisjärjestely muuttaa materiaalin liikkumista koneen läpi, ja tämä yksittäinen mekaaninen ero johtuu siitä, miksi kaksoisruuvit käsittelevät töitä, joita yksi ruuvi ei pysty.

Tämä opas kattaa mekaniikka, kaksi luokitusakselia, jotka määräävät suorituskyvyn, todelliset materiaalitiedot ja mitoituksen. Katso laajempi komponenttikuvammeekstruuderin ruuvipiippuohjain.

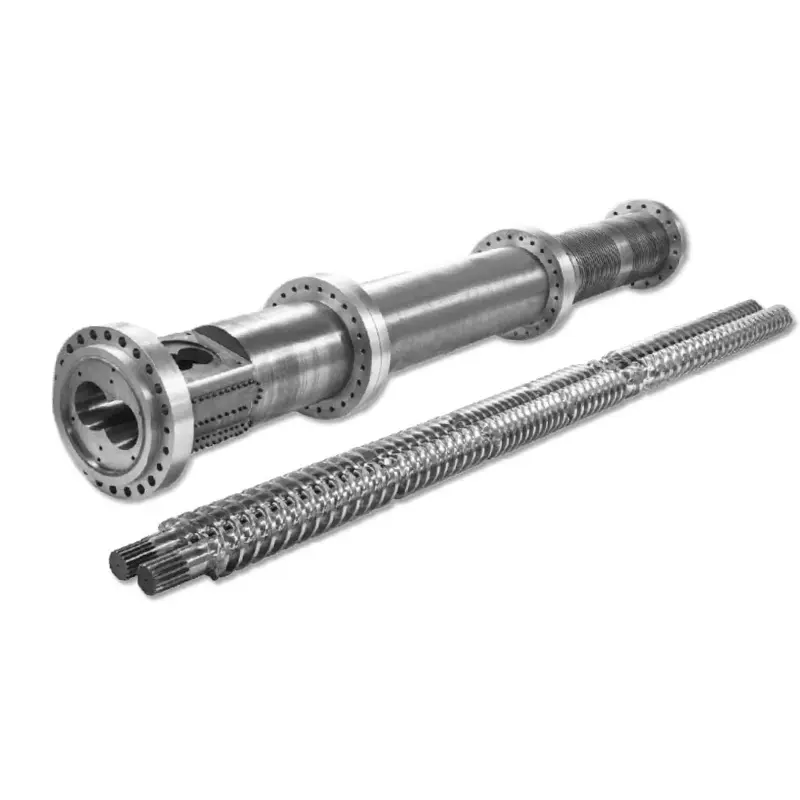

Mikä on rinnakkainen kaksoisruuvipiippu?

Yhdensuuntainen kaksoisruuvipiippu on kaksoisruuviekstruuderin pehmittävä yksikkö. Siinä on kaksi osaa, jotka toimivat yhtenä järjestelmänä: tynnyri, johon on koneistettu kaksi päällekkäistä porausta, jotka muodostavat kahdeksaslukuisen poikkileikkauksen, ja kaksi ruuvia, jotka ovat näiden reikien sisällä.

Rinnakkainentarkoittaa, että ruuvit pitävät saman halkaisijan syöttöpäästä poistopäähän. Reikä pysyy samankokoisena koko pituudeltaan. Tämä on ratkaiseva ero kartiomaiseen kaksoiskappaleeseen, jossa sekä ruuvit että poraus kapenevat alaspäin suulaketta kohti.

Rinnakkaismuoto antaa suunnittelijalle tasaisen poikkileikkauksen työstettäväksi koko pituudelta, mikä tekee pitkien koneiden rakentamisesta helppoa, jossa on tilaa sekoitus-, tuuletus- ja sekoitusosille. Näiden kahden lomakkeen vertailu on katettu meidänkartiomainen vs rinnakkaisohjain.

Kuinka rinnakkainen kaksoisruuviputki toimii, askel askeleelta

1. Ruokinta.Materiaali putoaa syöttökurkkuun ja laskeutuu molempiin ruuveihin kerralla. Kaksoisruuvit ottavat jauheita, hiutaleita ja epäsäännöllisiä syöttöjä, joihin yksi ruuvi vaikeutuu tarttumaan.
2. välittäminen.Ruuvit kääntyvät ja yhden ruuvin lento pyyhkii toisen kanavan. Materiaali jää loukkuun C-muotoisiin kammioihin lentojen välillä ja työntyy mekaanisesti eteenpäin.
3. Sulaminen.Tynnyrilämmittimet tuottavat osan lämmöstä. Loput tulee leikkausvoimasta, kun materiaalia työstetään kapeassa raossa, jossa ruuvit menevät päällekkäin, mikä on koneen voimakkain vyöhyke.
4. Sekoitus.Jokainen kierto jakaa, taittaa ja yhdistää uudelleen sulatevirran. Tämä toistuva jakautuminen hajottaa täyteaineet, pigmentit ja lisäaineet tasaisesti.
5. Tuuletus.Ilmastoidussa tynnyrissä kanava syvenee tuuletusaukossa, joten paine putoaa lähelle nollaa. Kosteus ja haihtuvat aineet karkaavat sieltä, usein tyhjiössä.
6. Pumppaus ja annostelu.Viimeinen osa muodostaa painetta ja toimittaa tasaisen sulan suuttimeen tai pelletointilaitteeseen.

Yhdessä pyörivä vs. vastavuoroinen: kaksi suuntaa, kaksi työtä

Ruuvit voivat kääntyä samaan suuntaan tai vastakkaisiin suuntiin. Tämä yksi valinta muuttaa koneen luonteen täysin.

Yhdessä pyöriväruuvit ovat sekoitustyökalu. Suuri leikkausvoima ja nopea dispergoivat lasikuidun, pigmentin ja lisäaineen perusteellisesti, mitä modifioitu seos tarvitsee.

Vastakkain pyöriväruuvit toimivat kuin iskutilavuuspumppu. Niiden välinen nippi kuljettaa materiaalia eteenpäin voimakkaan paineen alaisena pienellä leikkausvoimalla, ja sitä jäykkä PVC vaatii, koska PVC hajoaa, kun sitä leikataan voimakkaasti. Meidänvastakkain pyörivät yhdensuuntaiset kaksoisruuvipiiputon rakennettu tätä tehtävää varten, ja sen takana oleva kemia on meidän sisällämmePVC-ruuvipiippuohjain.

Täysin, osittain tai ei-silmukka: Akselin useimmat ohjaimet ohittavat

Pyörimissuunta on vain puolet luokittelusta. Toinen akseli on se, kuinka syvästi kaksi ruuvia tarttuvat toisiinsa, ja useimmat ohjaimet eivät koskaan mainitse sitä.

Rinnakkaisia ​​kaksoisruuvejamme on kolmea ristikkotyyppiä:täysin verkottuva, osittain ristikko ja ei-silmukka. Erona on se, kuinka pitkälle yhden ruuvin lento ulottuu toisen kanavaan.

• Täysin niveltyvä.Yhden ruuvin lento ulottuu toisen juureen jättäen pienen raon. Tämä on yleisin tyyppi muovien suulakepuristuksessa, koska tiukka välys antaa erinomaisen leikkaus- ja sekoittumisen ja pyyhkii kanavat puhtaaksi ruuvien kääntyessä.
• Osittain verkottuva.Ruuvit menevät päällekkäin, mutta vähemmän syvälle. Kuljetus pysyy positiivisena, kun leikkaus putoaa, mikä sopii materiaaliin, joka ei kestä aggressiivista työstöä.
• Ei-kiinnittyvä.Ruuvit istuvat vierekkäin kiinnittymättä. Kone käyttäytyy lähempänä kahta yksittäistä ruuvia yhdessä tynnyrissä, hellävaraisimmalla käsittelyllä ja vähiten positiivisella siirrolla.

Käytännön ominaisuus on, että "kaksoisruuvi" ei yksinään kuvaa konetta. Täysin niveltyvä ja vastakkain pyörivä työkalu eroavat täysin niveltymisestä ja rinnakkaispyörimisestä, ja molemmat eroavat ei-kiinnitysjärjestelystä. Kun määrität korvaavan joukon, verkostoitumisen tyypin on vastattava omistamaasi konetta.

Miksi kaksoisruuvit kulkevat eri tavalla kuin yksittäiset ruuvit

Yksi ruuvi on vetopumppu. Se perustuu kitkaan: materiaalin täytyy tarttua tynnyrin seinämään enemmän kuin ruuviin, tai se yksinkertaisesti pyörii paikallaan sen sijaan, että se liikkuisi eteenpäin.

Tämä riippuvuus aiheuttaa todellisia ongelmia. Jauheet, hiutaleet ja liukas tai matalakitkainen syöttö eivät tartu hyvin, joten ruuvi puristaa tai nälkiintyy. Tuotos vaihtelee sitten sen mukaan, kuinka hyvin materiaali sattuu tarttumaan sinä päivänä.

Kaksoisruuvit välittävät positiivisesti. Yhden ruuvin lento pyyhkäisee toisen kanavaa, joten materiaalia työnnetään mekaanisesti pitkin, tarttuuko se seinään vai ei. Tuotos pysyy vakaampana, ja yhden ruuvin rikkova syöttö menee läpi valittamatta.

Tästä syystä kaksoisruuvit hallitsevat sekoitus- ja PVC-jauhetyötä. Täydellinen vertailu on meilläyksi ruuvi vs kaksoisruuviohjain.

Mistä rinnakkainen kaksoisruuvipiippu on tehty

Pohjateräs kantaa mekaanisen kuorman. Sen päällä oleva pinta kestää kulumista. Tässä ovat tekniset tiedot, joiden mukaan rakennamme rinnakkaiset kaksoisruuvisarjamme.

Kaksi numeroa tässä taulukossa ansaitsevat huomion, kun vertaat lainauksia.Ruuvin suoruus 0,015 mmpäättää, käyvätkö ruuvit oikein kahdeksaslukuisessa reiässä, ja taipunut ruuvi kuluttaa reiän toista puolta ja tuhoaa myös sen vaihdon.Typpihaurauson laatutarkastus, jota useimmat toimittajat eivät koskaan julkaise: kova kotelo, joka halkeilee kuormituksen alaisena sen sijaan, että se kestäisi kulumista.

Vakiorakenteen lisäksi räätälöimme kuumatyöteräkseksi, kylmätyöteräkseksi, pikateräkseksi, HIP-jauheteräkseksi ja PTA-seoksiksi. Kun syöttö on hankaavaa tai syövyttävää, bimetallireitti korvaa nitridoinnin ja meidänbimetalli vs nitrid ohjainkattaa, kun se maksaa.

Mitoitus: halkaisija, L/D ja lähtö

Ruuvin halkaisija määrittää läpimenon. L/D määrittää, kuinka paljon tilaa koneella on sulattaa, sekoittaa ja ilmaa matkan varrella. Tässä ovat yleisesti käytetyt rinnakkaiset kaksoisruuvimallimme ja niiden julkaistut teholuvut PVC:llä.

Lue kuvio mieluummin kuin vain rivit. Lähtö seuraa karkeasti halkaisijaa, ja moottorin teho nousee sen mukana, koska materiaalin työntäminen läpi vie enemmän vääntöä. L/D-kaista pysyy samana koko alueella, koska suhde on pikemminkin suunnitteluvalinta kuin seuraus koosta.

Näiden mallien ulkopuolella rakennamme PVC-putkisarjoihimme tai linjallesi räätälöityjä samansuuntaisia ​​ruuveja 45 mm - 150 mm L/D-suhteella 32:1 - 38:1. L/D-suhdeoppaassamme käsitellään sitä, mitä L/D todella ostaa sinulle, ja koko valikoimamme on meidänrinnakkainen kaksoisruuvi tuotesivu.

Mitä rinnakkaiset kaksoisruuvit todella tuottavat

Neljä sovellusperhettä kattaa suurimman osan näiden koneiden toiminnasta, ja ne ulottuvat raaka-aineesta valmiiseen tuotteeseen.

Muovin modifiointi ja sekoitus

Tyypillisin sovellus. Vahva leikkaus- ja dispergointikyky mahdollistaa peruspolymeerin, kuten PP:n, PE:n tai ABS:n, sekoittamisen tasaisesti lasikuitujen, hiilikuitujen, palonestoaineiden ja antioksidanttien kanssa. Se tuottaa lujitettuja, paloa hidastavia tai sähköä johtavia laatuja, kuten lasikuituvahvistettua PP:tä, jota käytetään autojen osissa, ja palamista hidastavaa ABS:ää, jota käytetään elektroniikassa.

Värillinen ja toimiva perusseos

Korkean pitoisuuden pigmentit, väriaineet tai toiminnalliset lisäaineet sekoitetaan kantajahartsiin, sitten ekstrudoidaan ja pelletoidaan. Tämä tuottaa väriä värjäystä varten tai toiminnallisia perusseoksia, kuten antistaattisia ja antibakteerisia laatuja. Kaksoisruuvit ratkaisevat epätasaisen sekoitusongelman, joka rajoittaa yksittäisten ruuvien käyttöä tässä työssä.

Ekstruusiomuovaus

Putki, profiili, levy ja kalvo. Kaksoisruuvit sopivat erityisen hyvin korkeaviskoosisille, vaikeasti plastisoituville polymeereille, kuten PVC ja PC. PVC-tyhjennysputki, ovi- ja ikkunaprofiili sekä PC-levy ovat kaikki riippuvaisia ​​kaksoisruuvin tuottamasta tasaisesta pehmityksestä, mikä pitää tuotevirheet alhaisina. MeidänPVC-putkien rinnakkaisruuvitpalvelemaan vesi- ja viemäriputkea, sähköjohtoa ja suojaputkea.

Kierrätysmuovin käsittely

PP- ja PE-jätteet leikataan ja kuumennetaan, mikä poistaa epäpuhtaudet, lievittää stressiä ja plastisoi materiaalin uudelleen pelletointia varten. Kierrätysrehu on epäjohdonmukaista ja usein saastunutta, mikä on juuri sellaista materiaalia, joka kulkee hyvin.

Kuinka selvittää, milloin rinnakkainen kaksoisruuvisarja on vaihdettava

Kaksoisruuvin kuluminen näkyy aina samoissa paikoissa, ja kone kertoo sinulle ennen kuin osat näyttävät selvästi huonoilta.

• Tuotos putoaasamalla ruuvin nopeudella. Kulunut välys antaa sulan liukua taaksepäin sen sijaan, että se liikkuisi eteenpäin.
• Sekoituksen laatu laskee.Väriraidot tai täyteaineen epätasainen jakautuminen tarkoittavat, että ruuvit eivät enää pyyhi toisiaan kunnolla.
• Moottorin kuormitus nouseetasaisella teholla, mikä osoittaa vetovastusta, kohdistusvirhettä tai heikentynyttä materiaalin rakennusvastusta.
• Pintalaatu heikkeneevalmiissa tuotteessa, usein ensimmäinen asia, jonka laatuosasto huomaa.

Vahvista mieluummin instrumenteilla kuin vaikutelmilla. Mittaa lennon ulkohalkaisija ja reiän ID rakennuspiirustuksen mukaan ja tarkista välys, joka on ainutlaatuinen kaksoisruuveille ja joka on helppo jättää huomiotta.

Miksi työskennellä Nanhaiyan kanssa

Nanhaiya on rakentanut ruuveja ja tynnyreitä yli kahdenkymmenen vuoden ajan ja palvelee yli 500 asiakasta maailmanlaajuisesti. Meidänvalikoima rinnakkaisia ​​kaksoisruuvejakattaa seostuksen, rakeistamisen, PS-vaahdottamisen, alumiini-muovipaneelin, kumin ja muovin sekä PVC-putkityöt sekä pyörivässä että vastakkaisessa kokoonpanossa.

Jokainen sarja on koneistettu 38CrMoAlA:sta ja viimeistelty yllä olevan taulukon spesifikaatioiden mukaisesti tiukan toleranssivalvonnan ja dynaamisen tasapainotestauksen avulla ennen toimitusta. Sarjamme on suunniteltu sopimaan suurille ekstruuderimerkeille, mukaan lukien KraussMaffei, Cincinnati ja Jwell, ja räätälöimme ruuviprofiilin, puristussuhteen, tuuletussuunnittelun ja lämmitysvyöhykkeet linjallesi.

Ennen lainaamista insinöörimme käyvät läpi parametrit kanssasi: halkaisija, kuvasuhde, ruuvin uran syvyys ja materiaalivalinta. Tarjous kattaa tuotteen, toimituskulut ja odotetut ylläpitokustannukset, ja se saapuu sinulle 12 tunnin kuluessa. Toimituksen jälkeen teknikkomme tukevat asennusta ja käyttöönottoa, ja huoltoongelmiin vastataan 24 tunnin kuluessa.

Usein kysytyt kysymykset

Mikä on rinnakkainen kaksoisruuvipiippu?

Se on kaksoisruuviekstruuderin pehmittävä yksikkö: tynnyri, jossa on kaksi päällekkäistä porausta, jotka muodostavat kahdeksaslukuisen poikkileikkauksen ja jossa on kaksi vakiohalkaisijaa olevaa ruuvia. Ruuvit kuljettavat materiaalia eteenpäin mekaanisesti pidättämällä sen kiertojensa välissä sen sijaan, että ne luottaisivat kitkaan tynnyrin seinää vasten.

Kuinka rinnakkainen kaksoisruuvipiippu toimii?

Materiaali putoaa molempiin ruuveihin syöttökurkun kohdalla. Kun ruuvit kääntyvät, toisen lento pyyhkii toisen kanavan vangiten materiaalia ja työntäen sitä eteenpäin. Tynnyrin lämmittimet ja leikkaus päällekkäisyydessä sulattavat sen, jokainen kierros halkeaa ja yhdistää sulatteen uudelleen sekoittaakseen sen, ja viimeinen osa rakentaa painetta suulakkeen syöttämiseksi.

Mitä eroa on yhdessä pyörivän ja vastakkaisen pyörimisen välillä?

Yhdessä pyörivät ruuvit pyörivät samalla tavalla ja tuottavat suuren leikkausvoiman suurella nopeudella, mikä sopii sekoitus-, perusseos- ja täyteaineille. Vastakkaiseen suuntaan pyörivät ruuvit pyörivät vastakkaisiin suuntiin ja toimivat kuin syrjäytyspumppu, jotka muodostavat voimakkaan paineen pienellä leikkausvoimalla. Tätä hellävaraisempaa toimintaa jäykkä PVC-putki ja profiili tarvitsevat.

Mitä ovat täysin ristikkäiset, osittain ristikkäiset ja ei-kiinnittyvät kaksoisruuvit?

Ne kuvaavat, kuinka syvälle kaksi ruuvia kiinnittyvät. Täysin ristikkäiset ruuvit ulottuvat toistensa juurelle pienellä raolla, mikä antaa parhaan leikkaus- ja sekoittumisen, ja tämä on yleisin tyyppi muovien suulakepuristuksessa. Osittain ristikkäiset ruuvit menevät vähemmän päällekkäin ja vähentävät leikkausvoimaa. Kiinnittymättömät ruuvit istuvat vierekkäin kiinnittymättä antaen hellävaraisimman hoidon.

Mitä eroa on yhdensuuntaisilla ja kartiomaisilla kaksoisruuveilla?

Yhdensuuntainen kaksoisruuvi pitää saman halkaisijan syötöstä poistoon, ja poraus pysyy vakiona. Kartiomainen kaksoisruuvi kapenee, ja suurempi syöttöpää kapenee kohti suulaketta. Yhdensuuntainen muoto antaa tasaisen poikkileikkauksen koko pituudella, mikä tekee pitkien koneiden, joissa on tuuletus- ja sekoitusosuudet, rakentaminen helppoa.

Miksi käyttää kaksoisruuvia yhden ruuvin sijaan?

Positiivinen välitys. Yksi ruuvi on riippuvainen kitkasta, joten materiaalin on tartuttava tynnyrin seinämään liikkuakseen eteenpäin, ja jauheet, hiutaleet ja liukas syöttö aiheuttavat jyrähdystä. Kaksoisruuvit työntävät materiaalia mekaanisesti pitkin otosta riippumatta, mikä antaa tasaisemman tehon ja antaa niiden käsitellä syöttöä, joka voittaa yhden ruuvin.

Mihin rinnakkaisia ​​kaksoisruuveja käytetään?

Neljä pääperhettä: muovin muuntaminen ja sekoittaminen lasikuidusta, hiilikuidusta tai palonestoaineista; väri ja toiminnallinen perusseos tuotanto; putkien, profiilien, levyjen ja kalvojen, mukaan lukien PVC:n ja PC:n, suulakepuristus; ja kierrätysmuovin käsittely, jossa PP- ja PE-jätteet puhdistetaan, plastisoidaan ja pelletoidaan.

Pitääkö kaksoisruuvit vaihtaa parina?

Kyllä. Kahden ruuvin välinen välys asetetaan valmistuksen aikana, eikä sitä voida palauttaa vaihtamalla yksi ruuvi kulunutta ruuvia vasten. Kaksoisruuvit valmistetaan, toimitetaan ja vaihdetaan yhteensopivina parina, ja niitä tulee myös säilyttää ja käsitellä samalla tavalla.
